織金網

織金網とは、縦線と横線を交互に織り合わせて制作する金網です。織り方の組み合わせにより、平織、綾織、畳織等の織り方の制作が可能になります。
主な用途として、防虫、防鳥網、フェンス、ふるい等の幅広い用途で利用されています。

平織金網

注)メッシュとは網目の大きさを表わす単位で、25.4mm間にある目数をいいます。図の場合は4メッシュになります。

材質

線材、材質をご用命下さい

ステンレス鋼線全般 亜鉛めっき鉄線 硬鋼線 鉄線(軟鋼線材)
アルミニウム線 モネルメタル(ニッケル銅合金) 銅線・丹銅線・黄銅線(真鍮)・りん青銅線 チタン合金線
ニッケル線 インコネル線 ハステロイ合金鋼線 -

クリンプ金網

クリンプ金網規格表

線材、材質をご用命下さい

線経 目開
10mm 12mm 15mm 20mm 25mm 30mm 40mm 50mm
1.2φ - - - - - -
1.6φ - - -
2.0φ - -
2.6φ
3.0φ -
3.2φ -
4.0φ - - -
5.0φ - - -

○ステンレス ●亜鉛引
※その他の規格はお問合せ下さい。

亀甲金網

亀甲金網に使用する線径と網目の代表的な組合わせ

線経 目開
10mm 13mm 16mm 20mm 26mm 40mm
1.50φ
1.40φ
1.15φ
1.10φ
1.00φ
0.85φ
0.80φ
0.70φ
0.60φ

単位:mm 縦:網目 横:線経
○ステンレス ●亜鉛引 ◎ビニール被覆
※その他の規格はお問合せ下さい。

菱形金網

菱形金網に使用する線径と網目の組合せ

線経 網目
20mm 25mm 32mm 40mm 50mm 56mm 63mm 75mm
5.0φ
4.0φ
3.2φ
2.6φ
2.0φ

単位:mm 縦:線経 横:網目
◎ビニール被覆鉄線の線径 ●亜鉛引

端末加工形状

溶接金網

溶接金網とは、縦線と横線を直角に重ねて電気抵抗溶接して制作する金網です。溶接金網は、溶接点に重量負荷が均等にかかる為、細い線を使用した場合でも大きな重量負荷耐えることが可能です。
主な用途として、コンクリート製品の補強、ディスプレイ器具、運搬用ワゴン等に利用されています。

溶接金網

溶接金網規格・重量表(スチール)

単位:kg/m2

線経 網目
50mm 75mm 100mm 150mm 200mm
6.0φ 9.04 6 4.55 3.15 2.22
5.5φ - - 3.72 2.58 -
5.0φ 6.27 4.3 3.15 2.2 -
4.0φ 4.02 2.7 2.05 1.45 -
3.2φ 2.57 1.9 1.5 1 -
2.6φ 1.7 - 0.86 - -

※その他にステンレスの規格品もあります。

ファインメッシュ

ステンレス線を主材料とし、縦線、横線の交点を電気抵抗溶接しておりますので、網目は正確、不動、強力かつ網目は平坦です。

特色

  1. 織金網、クリンプ等に比較して、細い線径でかつ網目を大きくとれ、より大きい強度を維持することができます。
  2. 均一性に優れ、グラツキ・ヒヅミがなく、網目が平坦で加工性に富んでいます。
  3. 対角度が正確で、ブレがありません。

用途

工業用
選飾洋・脱水・空調・医療器
インテリア
家庭用品・厨房棚
建設
安全棚・保温保冷・築炉・防球・法面・モルタル上塗補強・防鳥ネット
食品加工用
蒸器・加熱・冷凍・乾燥

ファインメッシュ標準品種

線経 網目(mm) 寸法 重量
(kg/m2
芯々 目開き メッシュ 長さ(m)
0.7φ 6.35 5.65 4 1,000 30 1
0.8φ 6.35 5.55 4 1,000 30 1.3
1.0φ 6.35 5.35 4 1,000 20 2
1.0φ 8.46 7.46 3 1,000 30 1.5
1.2φ 8.46 7.26 3 1,000 20 2.2
0.8φ 10 9.2 2.5 1,000 30 0.8
1.0φ 10 9 2.5 1,000 30 1.3
1.2φ 10 8.8 2.5 1,000 20 1.85
1.2φ 12.7 11.5 2 1,000 30 1.47
1.4φ 12.7 11.3 2 1,000 20 2.5
1.2φ 15 13.8   1,000 20 1.25
1.6φ 15 13.4   1,000 20 2.2
1.0φ 20 19   1,000 20 0.65
1.2φ 20 18.8   1,000 20 0.9
1.6φ 20 18.4   1,000 20 1.65
2.0φ 20 18   1,000 20 2.6
1.0φ 25 24   1,000 20 0.5
1.2φ 25 23.8   1,000 20 0.75
1.6φ 25 23.4   1,000 20 1.3
2.0φ 25 23   1,000 20 2
1.6φ 25.4 23.8 1 0,915 30 1.28
2.0φ 25.4 23.4 1 0,915 30 2
1.0φ 30 29   1,000 20 0.45
1.2φ 30 28.8   1,000 20 0.6
2.0φ 30 28   1,020 20 1.81
2.0φ 40 38   1,000 20 1.3
1.0φ 50 49   1,000 20 0.3
1.2φ 50 48.8   1,000 20 0.4
2.0φ 50 48   1,000 20 1

※その他、表中以外の定尺巾、規格品も有ります。お問い合せ下さい。

  • ステンレス SUS304(規格幅:1000mm, 1220mm)
  • 亜鉛引鉄線(規格幅:1000mm)

スーパークロスメッシュ

用途

ネットフェンス、景観材、グリーンコンテナ、手すり面格子、家具、什器、間仕切材、温室用苗床…などのネット製品

素材
鉄線・ステンレス線
線経
2.6φ~5.0φ
網目ピッチ
25m/m×50m/m以上
外装処理
鉄線/普通塗装・粉体静電塗装・流動浸漬・各種メッキ
ステンレス線/酸洗・電解研磨・化学発色

1m2当り重量

単位:kg

線経 網目
50mm 75mm 100mm
2.6φ 1.76 1.1 0.92
3.2φ 2.65 1.65 1.39
4.0φ 4.16 2.6 2.18
4.5φ 5.25 3.28 2.75
5.0φ 6.47 4.04 3.39

従来の溶接金網との比較
溶接点せん断強度は2倍 厚さが1/2で端部処理も容易

素線強度と溶接点せん断強度

材質 素線引張強度 溶接点せん断強度
スーパークロスメッシュ 従来メッシュ
スチール 540N/mm2 620N/mm2 280N/mm2
ステンレス 750N/mm2 740N/mm2 340N/mm2

(数値は当社平均実測値)

溶接金網のJIS規格値・素線引張強度490N/mm2以上・溶接点せん断強度230N/mm2以上

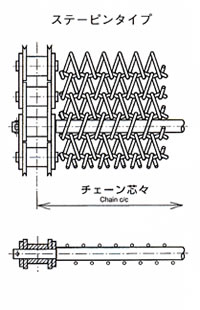

ワイヤーコンベヤーベルト

ワイヤーコンベヤーベルトとは、ベルトコンベヤーに使用されている金網です。焼結、乾燥、搬送、冷凍、冷却などの工程において、ワイヤーコンベヤーベルトが幅広く利用されており、代表的な型式として、シングル型とバランス型等に分類されます。

シングル型
通常の菱形金網で左、右、同一方向のスパイラルの編合せのみで構成されているので引張強度は弱く、摩擦駆動のベルトとして使用される場合はそのプーリの直径に応じて一定間隔に右巻左巻を交互に配置し、蛇行を防止するが、運行中に歪を生じ易く延びもいちじるしく、ベルトとしては不適当と思われます。但しチェン付ベルト用としては網目が一重なので空間率が大きく運搬物の目つまりがすくなく、利用価値があり安価。

バランス型
ワイヤーコンベヤーベルトの主流とも云うべき標準的なタイプで右巻左巻スパイラルを交互にクリンプ線をもって連結構成されています。
ベルト運行上蛇行、歪がなくあらゆる方面に使用されている。チェン付ベルトの場合クリンプ線の深さを調整し、容易にチェンピッチに合せる事ができます。クリンプ線の間隔は通常スパイラルピッチと同じもの(標準品)とクリンプ線がスパイラルピッチより長い目のものと二種類あります。
線経は通常スパイラルと、クリンプ線が同一線経のもの又はクリンプ線が若干太いものの二種類があります。

ワイヤーコンベヤーベルト

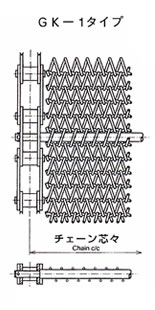

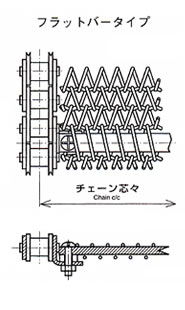

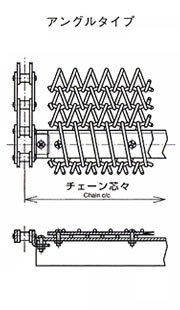

チェーン付ワイヤーコンベヤーベルト

パンチングメタル

パンチングメタルとは、金属板に金型で打ち抜いて穴を開けて制作する打抜金網です。パンチングメタルは、防音効果やフィルター機能、採光効果など幅広い機能性を持ち、自動車部品や建築材料の幅広い用途で利用される金網です。主な用途として、ディスプレイ器具、パーティション等に利用されています。

パンチングメタル

ご用命の要領

  1. 材質
  2. 板の厚み
  3. 寸法
  4. 抜形状(丸孔、長孔等)
  5. 孔の径とピッチ
  6. 余白寸法(フチ寸法)
  7. 数量
  8. その他(表面仕上仕様)

ステンレスパンチングメタルリスト

孔径×ピッチ 板厚
0.3t 0.4t 0.5t 0.6t 0.8t 1.0t 1.2t 1.5t 2.0t 3.0t
○+
0.5φ×1P
0.8φ×1.5P
0.8φ×1.55P
1φ×2P
1.5φ×3P
2φ×3P
2φ×3.5P
2φ×4P
2.5φ×4P
3φ×4P
3φ×5P
4φ×5P
4φ×6P
4φ×7P
5φ×6P
5φ×7P
5φ×8P
6φ×8P
6φ×9P
8φ×10P
8φ×12P
10φ×15P
12φ×18P
15φ×20P
20φ×30P
長孔3×20(千鳥)
長孔4×25(並列)
3×5P(並列)
8×10P(並列)

寸法:◯1000×2000 ●1219×2438(4'×8')
※その他、表面仕上げに関してはお問い合わせ下さい。

アルミパンチングメタルリスト

孔径×ピッチ 寸法
◯1000×2000 ●1250×2500 ◯1000×2000 2t
板厚 シルバー シルバークリア ブロンズ艶あり ブラック ホワイト 片SPV茶
0.5t 0.8t 1.0t 1.2t 1.5t 2.0t 3.0t
○+
1φ×2P
2φ×3.5P
3φ×4P
3φ×5P
4φ×7P
5φ×8P
5φ×10P
6φ×9P
6φ×10P
6φ×12P
8φ×10P
8φ×12P
10φ×13P
10φ×15P
12φ×18P
15φ×20P
20φ×30P

※その他、特注品も製作できます。

鉄パンチングメタルリスト

孔径×ピッチ 板厚
0.5t 0.6t 0.8t 1.0t 1.2t 1.6t 2.3t 3.2t 4.5t 6.0t
1φ×2P
1.5φ×3P
2φ×3P
2φ×3.5P
2.5φ×3.5P
2.5φ×4P
3φ×4P
3φ×5P
4φ×5P
4φ×7P
4.5φ×6P
5φ×6P
5φ×8P
6φ×8P
6φ×9P
6φ×10P
8φ×10P
8φ×12P
10φ×13P
10φ×15P
12φ×15P
12φ×18P
15φ×20P
15φ×22P
16φ×21P
20φ×30P
25φ×35P
30φ×40P
○+
カスリ
8×10P
10×13P
長孔3×20(千鳥)
長孔4×25(並列)
ダイヤ8.5×16.5
ダイヤ10×20
ダイヤ16.5×28

寸法:◯914×1829(3'×6') ●1219×2438(4'×8')
※その他、特注品も製作できます。

エキスパンドメタル

エキスパンドメタルとは、金属板に千鳥状の切り目を入れて押し広げることで菱形や亀甲形に成形したメッシュ状の金属板です。エキスパンドメタルは、接合部分が一体型となっているため、強度が強く、軽いのが特色です。主な用途として、各種フェンス、通風口、電気器具等に利用されています。

エキスパンドメタル

LWM:メッシュ(網目)の長方向寸法
SWM:メッシュ(網目)の短方向寸法
T:ストランド(筋)の鉄板厚さ
W:ストランド(筋)の鉄板送り

鉄エキスパンドメタルXG

品番 メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 914×1829 1219×2438 1524×3048
11 34 135.4 4.5 7.0
12 34 135.4 6.0 7.0
13 34 135.4 6.0 9.0
14 34 135.4 8.0 9.0

21 36 101.6 4.5 7.0
22 36 101.6 6.0 7.0
23 36 101.6 6.0 9.0
24 36 101.6 8.0 9.0

鉄エキスパンドメタルXS

品番 メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 914×1829 1219×2438 1829×914 2438×1219
31 12 30.5 1.2 1.5
32 12 30.5 1.6 2.0
33 12 30.5 2.3 3.0
41 22 50.8 1.6 2.0
42 22 50.8 2.3 2.5
43 22 50.8 3.2 3.5
51 25 61.0 1.6 2.5
52 25 61.0 2.3 3.0
53 25 61.0 3.2 4.0
61 34 76.2 2.3 3.0
62 34 76.2 3.2 4.0
63 34 76.2 4.5 5.0
101 38 100 2.3 2.5
102 38 100 3.2 4.4
103 38 100 4.5 4.5
104 38 100 4.5 5.9
111 50 115 2.3 3.4
112 50 115 3.2 4.7
1214 14 25 1.2 1.35
1618 14 25 1.6 1.7
1214 16 32 1.2 1.3
1618 16 32 1.6 1.8

鉄エキスパンドメタルXR

品番 メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 914×1829 1219×2438 1524×3048
71 50 152.4 2.3 3.5
72 50 152.4 3.2 4.0
73 50 152.4 3.2 5.0
81 75 203.2 3.2 4.0
82 75 203.2 4.5 5.0
83 75 203.2 6.0 6.0
91 115 304.8 3.2 5.0
92 115 304.8 4.5 6.0
93 115 304.8 6.0 7.0

ステンレスエキスパンドメタル

品番 メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 1000×2000 1219×2438 1524×3048
X-31 12 30.5 1.2 1.4
X-32 12 30.5 1.5 1.7
X-33 12 30.5 2.0 2.0
X-41 22 50.8 1.5 1.7
X-42 22 50.8 2.0 2.0
X-43 22 50.8 3.0 3.0
X-61 34 76.2 2.0 2.4
X-62 34 76.2 3.0 3.2
X-63B 34 76.2 4.0 4.0
X-11 34 135.4 4.5 6.5
X-12 34 135.4 6.0 6.5
X-21 36 101.6 4.5 6.0
X-21C 36 101.6 4.5 5.0
X-22 36 101.6 6.0 6.0

アートメタル

アルミ板、ステンレス、普通鋼板、黄銅板などの金属板を比較的小さな網目になるよう切開伸長したもので装飾的、機能的にすぐれたものです。
構造上立体的な為、光線を乱反射するので装飾的に美しいほか、透視しにくい反面通気面積が大きい為、車輌、電気器具、冷暖房器具、建築用として広く使用されています。

鉄アートメタル

メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 914×914 1829×914
1.4 2.0 0.4 0.45
2.0 3.0 0.5 0.5
2.2 3.0 0.5 0.55
3.0 4.0 0.5 0.7
3.0 4.6 0.5 0.65
3.1 5.0 0.5 0.75
4.0 8.0 0.5 0.8
4.0 8.0 0.6 0.8
4.0 8.0 0.8 0.9
7.0 14.0 0.5 0.8
7.0 14.0 0.8 1.0
7.0 14.0 1.0 1.1
7.0 14.0 1.2 1.3
10.0 20.0 0.8 1.0
10.0 20.0 1.0 1.1
10.0 20.0 1.2 1.3
14.0 25.0 0.8 1.0
14.0 25.0 1.0 1.1
14.0 25.0 1.2 1.35
16.0 32.0 1.2 1.3

アルミアートメタル

メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 1000×2000
3.0 4.6 0.5 0.7
3.1 6.0 0.5 0.7
4.0 8.0 0.5 0.8
7.0 14.0 0.5 0.8
7.0 14.0 0.8 1.0
7.0 14.0 1.0 1.0
10.0 20.0 0.8 1.0
10.0 20.0 1.0 1.0
14.0 25.0 0.8 1.0
15.0 32.0 1.5 1.5
16.0 32.0 1.5 1.5

ステンレスアートメタル

メッシュ寸法 ストランド寸法 標準寸法 L×S (mm)
SW LW T W 1000×1000 1000×2000
3.1 0.6 0.5 7.0
3.0 0.8 0.5 7.0
3.0 0.8 0.6 0.8
3.0 0.8 0.5 7.0
3.0 0.8 0.6 7.0
4.0 0.8 0.5 0.8
7.0 14.0 0.5 1.0
7.0 14.0 0.6 0.8
7.0 14.0 0.8 1.0
7.0 14.0 1.0 1.0
10.0 20.0 0.8 0.9
10.0 20.0 1.0 1.0
14.0 25.0 0.8 1.0
16.0 32.0 0.8 0.9
16.0 32.0 1.0 1.1
16.0 32.0 1.2 1.2

ふるい網

ふるい用網は目開き、線径の寸法制度が一定で、原料を粉砕し、所要の粒度の製品を得るために用いられる金網です。

標準ふるい

呼び寸法(mm) 線の経(mm) メッシュ(目数/インチ)
125 8 -
106 6.3 -
90 6.3 -
75 6.3 -
63 5.6 -
53 5 -
45 4.5 -
37.5 4.5 -
31.5 4 -
26.5 3.55 -
22.4 3.55 -
19 3.15 -
16 3.15 -
13.2 2.8 -
11.2 2.5 1.85
9.5 2.24 2.16
8 2 2.54
6.7 1.8 3
5.6 1.6 3.5
4.75 1.6 4
4 1.4 4.7
3.35 1.25 5.5
2.8 1.12 6.5
2.36 1 7.5
2 0.99 8.6
1.7 0.8 10
1.4 0.71 12
1.18 0.63 14
1 0.56 16
0.85 0.5 18
0.71 0.45 22
0.6 0.4 26
0.5 0.315 30
0.425 0.28 36
0.355 0.224 42
0.3 0.2 50
0.25 0.16 60
0.212 0.14 70
0.18 0.125 83
0.16 0.112 93
0.15 0.1 100
0.125 0.09 120
0.106 0.071 140
0.1 0.071 149
0.09 0.063 166
0.075 0.05 200
0.063 0.045 235
0.053 0.036 280
0.045 0.032 330
0.038 0.03 390
0.032 0.025 440
0.025 0.025 500
0.02 0.02 635

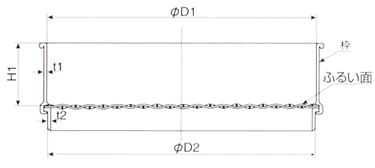

試験用ふるい枠の寸法

直径(D1及びD2) 300 200 150 75
深さ(H1) 120,66 100,60,45,25 100,60,45 20
枠板の厚さ ふるい面から上の部分(t1) 0.6 0.6 0.6 0.4
ふるい面から上の部分(t2) 1 1 1 0.4
許容差 枠の上面から5mm下で測った内径(D1) 30 +0.6 200 +0.6 150 +0.6 75 +0.6
0 0 0 0
ふるい面から下の部分の枠の外径(D2) 300 -0.1 200 -0.1 150 -0.1 75 -0.1
-0.7 -0.7 -0.7 -0.7

木枠ふるい

当社では、木製の手ふるいも取り扱いしております。
粉ふるい用、料理用など幅広く利用できます。
規格に関しましては、お問い合わせ下さい。

輪っぱ

伝統的な曲げ物の技術を生かして、電子レンジで使用できる輪っぱをつくりました。

裏漉し

料理をする上で欠かせない道具の一つの裏漉し。板前さんはもとより、どんな人にも使いやすく、重宝する品です。
網は馬の毛網、木部には唐桧を使用している最高級品です。

製品実例

製品名:円形ふるい機
製品名:円形ふるい
製品名:角形ふるい

樹脂網(合成繊維網)

樹脂網(ナイロン・ポリエチレン・ポリエステル等)は、化学薬品の耐久性に優れています。金属性の網に比べて目詰まりが発生しにく い特長を持っており、軽量で低騒音のふるい分けが可能です。

樹脂網

ポリエステル網

  • 目開き=23~1404µm
  • 耐久性に優れています。
  • 温度変換による伸びが小さい網です。
    (MAX130 ℃)

ナイロン網

  • 目開き=41~2000µm
  • 同じ目開きでも用途によって織り方を選定できます。
  • 多くの製粉工場で使用されております。
  • 耐アルカリ性に優れています。
    (MAX80 ℃)

フッ素繊維網

  • 目開き=197~2140µm
  • 樹脂網の中ではもっとも耐薬品性に優れています。
  • 高温でのふるい分け、ろ過に適しています。
    (MAX160 ℃)

その他

  • ポリプロピレン網
    目開き=113~1723µm
  • ポリエチレン網
    目開き=114~4310µm
  • シルクボルティングクロス(絹網)
    目開き=190~1250µm
  • カーボンファイバーナイロン網(静電気防止用)
    目開き=50~510µm

※在庫の有無は、変わりますのでその都度、お問合せ下さい。

その他加工品

足立金網では、その他の金網を使用した加工品も取り扱っています。金網カゴ、ストレーナー、各種デミスター、ウェッジワイヤースクリーンなど幅広く加工品も手がけています。

ウェッジワイヤースクリーン

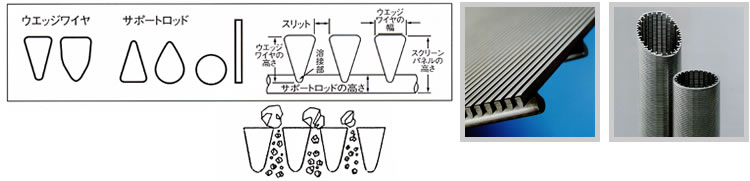

このスクリーンは、断面が楔状のワイヤを平行に並べ、そのサポートロッドとクロスする箇所を、一点一点溶接によって作り上げられた分離用パネルです。
正確なスリットで、かつ大きな機械的強度を保ち、目詰りを避け、分離の鋭さを必要とする製造工程で使用することが可能です。
その用途は、ふるい分け・洗浄・脱水・脱液・脱泥などを目的とした、石炭・コークス・製鉄・石油・化学・食品・建設土木など非常に広範囲にわたるユニークなスクリーンです。

デミスター

WK-110
WK-220

材質

デミスターは素材の範囲が広く、ステンレス線、インコネル、モネル、ニッケル、アルミニウム、銅、ポリプロピレン、グラスファイバー等が使用されています。

用途

石油化学・石油精製・蒸発器・分留塔・ガス吸収装置・ガス洗浄塔・集塵装置・吸収装置・冷却塔・脱水装置・脱臭装置・蒸留等

スタイルNo. 空間率% 表面積 密度 他社スタイルNo.
m2/m2 kg/m2 York 日本メッシュ
SK-80 99 158 80 931 H
SK-120 98.5 210 120 644 L
SK-144 98.2 280 144 431 N
SK-192 97.5 375 192 421 SL
SK-300 96.2 575 300 346 SM
SK-390 95 750 390 326 SH
SW-216 97.2 905 216   T
SW-432 94.5 1780 432 T
WK-110 98.8 163 114
WK-220 97.2 428 215 W

製品実例

製品名:装飾金網
製品名:金網カゴ
製品名:フィルターストレーナー
製品名:デミスター
製品名:ストレーナー
製品名:製作品ストレーナー
